درک کنتورهای ریلی DIN: برنامه ها ، مزایا و راهنمای انتخاب

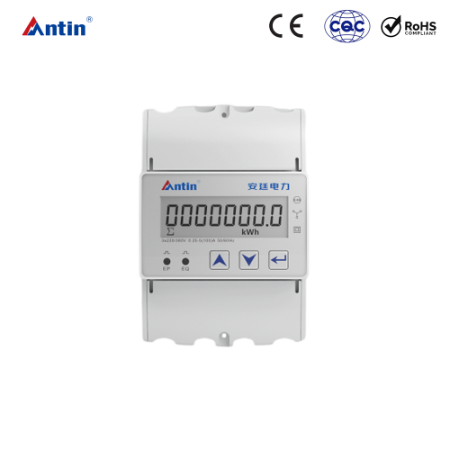

کنتور راه آهن DIN چیست و چرا مهم است؟
کنتورهای ریلی DIN به مؤلفه های اساسی در سیستم های برقی مدرن تبدیل شده اند و راه حل های جمع و جور و استاندارد برای اندازه گیری انرژی و مدیریت را ارائه می دهند. این دستگاه ها بر روی ریل های استاندارد DIN سوار می شوند که ریل های فلزی با ابعاد استاندارد شده است که به طور گسترده برای نصب مدار و تجهیزات کنترل صنعتی در داخل قفسه های تجهیزات استفاده می شود.
شرکت فناوری انرژی الکتریکی Hangzhou Antin ، با مسئولیت محدود ، به عنوان یک تولید کننده تخصصی از سال 2013 ، در صدر توسعه پیشرفته قرار گرفته است کنتور راه آهن راه حل برای صنایع مختلف. تخصص آنها در کنتورهای انرژی چند منظوره و کنتورهای پانل سفارشی آنها را به یک منبع قابل اعتماد برای درک این مؤلفه های مهم تبدیل می کند.
ویژگی های کلیدی کنتورهای ریلی دین
- نصب استاندارد (راه آهن 35 میلی متر DIN سازگار)
- طراحی جمع و جور برای نصب کارآمد فضا
- طیف گسترده ای از قابلیت های اندازه گیری
- ساخت و ساز قوی برای محیط های صنعتی
- طراحی مدولار برای نگهداری و تعویض آسان
نحوه انتخاب کنتور انرژی ریلی مناسب DIN برای برنامه شما
انتخاب کنتور ریلی مناسب DIN نیاز به بررسی دقیق چندین پارامتر فنی و الزامات کاربردی دارد. انتخاب مناسب اندازه گیری های دقیق ، سازگاری سیستم و قابلیت اطمینان طولانی مدت را تضمین می کند.
عوامل انتخاب بحرانی
پارامترهای الکتریکی
هنگام ارزیابی کنتور راه آهن گزینه ها ، این مشخصات الکتریکی را در نظر بگیرید:
| پارامتر | برنامه مسکونی | کاربرد صنعتی |
|---|---|---|
| دامنه ولتاژ | 110-240 ولت AC | 380-480V AC یا بالاتر |
| رتبه فعلی | تا 100a | 100a-600a (با CTS) |
| بسامد | 50/60 هرتز | 40-70 هرتز |
| کلاس دقت | 1.0 یا 2.0 | 0.5 یا 0.2s |
الزامات ارتباطی
مدرن کنتور راه آهن دستگاه ها گزینه های مختلف ارتباطی را ارائه می دهند:
- RS-485 (Modbus RTU)
- بازده نبض
- بی سیم (لورا ، NB-IOT)
- اتصال اترنت
راهنمای نصب برای کنتورهای نصب شده راه آهن DIN
نصب مناسب برای اندازه گیری های دقیق و عملکرد ایمن بسیار مهم است. این دستورالعمل های جامع را هنگام نصب کنتور ریلی DIN خود دنبال کنید.
ملاحظات قبل از نصب
قبل از نصب خود کنتور راه آهن ، اطمینان حاصل کنید:
- پنل برقی فضای کافی برای کنتور و سیم کشی دارد
- راه آهن DIN به درستی ایمن و تراز شده است
- تمام اقدامات احتیاطی ایمنی دنبال می شود (در صورت امکان نصب انرژی زا)
- شما ابزارهای مناسبی دارید (ابزار کلیپ راه آهن DIN ، نوار سیم و غیره)
فرآیند نصب مرحله به مرحله
- برق را به قسمت نصب خاموش کرده و تأیید کنید که از آن استفاده می شود
- اگر قبلاً نصب نشده است ، راه آهن DIN را سوار کنید (استاندارد TS-35)
- با استفاده از کلیپ های بار بهار ، متر را به راه آهن وصل کنید
- ورودی های ولتاژ را به دنبال نمودار سیم کشی وصل کنید
- در صورت لزوم ترانسفورماتورهای فعلی را نصب کنید (از جهت گیری مناسب اطمینان حاصل کنید)
- در صورت وجود کابل های ارتباطی را وصل کنید
- قبل از انرژی ، تمام اتصالات را بررسی کنید
مزایای استفاده از کنتورهای ریلی چند منظوره در تنظیمات صنعتی
کنتورهای راه آهن DIN چند منظوره مدرن مزایای قابل توجهی نسبت به دستگاههای اندازه گیری سنتی ، به ویژه در محیط های صنعتی ارائه می دهند.
قابلیت های اندازه گیری جامع
برخلاف کنتورهای اساسی ، چند منظوره کنتور راه آهن راه حل هایی از شرکت فناوری انرژی الکتریکی Hangzhou Antin ، Ltd می تواند اندازه گیری کند:
- ولتاژ (فاز به فاز و فاز به خنثی)
- جریان (در هر فاز و کل)
- قدرت فعال ، واکنشی و ظاهری
- ضریب توان و زاویه فاز
- مصرف انرژی (واردات/صادرات)
- اعوجاج هارمونیک
مزایای عملیاتی
| جنبه | متر | چند منظوره |
|---|---|---|
| جمع آوری داده ها | پارامتر | پارامترهای جامع |
| تشخیص گسل | محدود | تشخیص پیشرفته |
| تجزیه و تحلیل انرژی | کیلووات ساعت | کیفیت قدرت دقیق |
| راندمان هزینه | هزینه اولیه پایین | ارزش بلند مدت بالاتر |
متر راه آهن در مقابل مترهای پانل سنتی : یک مقایسه جامع
انتخاب بین کنتورهای نصب شده ریلی DIN و کنتورهای پانل سنتی بستگی به نیازهای کاربردی و محدودیت های نصب دارد.
ملاحظات فضا و نصب
کنتور راه آهن دستگاه ها مزایای مشخصی را در برنامه های محدود شده فضا ارائه می دهند:
- 50-70 ٪ پس انداز فضایی در مقایسه با متر پانل
- نیازی به برش های سفارشی در پانل های کنترل نیست
- نگهداری و تعویض آسان تر
- در بیشتر موارد اتلاف گرمای بهتر
عملکرد و عملکرد
| نشان | کنتور راه آهن | پانل سنتی |
|---|---|---|
| انعطاف پذیری نصب | مرتفع (هرجای دیگر با راه آهن دین) | کم (به فضای پانل نیاز دارد) |
| استاندارد سازی | استاندارد جهانی DIN | توسط سازنده متفاوت است |
| مقیاس پذیری | اضافه کردن دستگاه های بیشتر آسان | محدود توسط فضای پانل |
| سازمان سیم کشی | ساختار یافته تر | می تواند به هم ریخته شود |
عیب یابی مشکلات کنتور برق ریلی متداول DIN
حتی با نصب مناسب ، کاربران ممکن است با کنتورهای ریلی DIN خود با مشکل روبرو شوند. در اینجا نحوه شناسایی و حل مشکلات مشترک آورده شده است.
مسائل و راه حل های مشترک
بدون قدرت یا نمایشگر
- تأیید کنید که ولتاژ در پایانه های ورودی وجود دارد
- دستگاه های محافظت از فیوز یا مدار را بررسی کنید
- از اتصالات سیم کشی مناسب اطمینان حاصل کنید
- محدوده ولتاژ متر را تأیید کنید
اندازه گیری های نادرست
- تأیید کنید که نسبت های CT به درستی پیکربندی شده اند
- چرخش فاز مناسب را بررسی کنید
- اطمینان حاصل کنید که همه اتصالات محکم هستند
- تأیید کنتر به درستی کالیبره شده است
تکنیک های عیب یابی پیشرفته
برای مسائل مداوم با خود کنتور راه آهن :
- تنظیم مجدد کارخانه (در صورت پشتیبانی)
- به روزرسانی های سیستم عامل را بررسی کنید
- آزمایش با ولتاژ خوب/منابع فعلی
- با مستندات سازنده مشورت کنید
شرکت فناوری انرژی الکتریکی Hangzhou Antin ، Ltd پشتیبانی فنی جامع را برای محصولات ریلی DIN خود ارائه می دهد و از دهه تجربه خود در راه حل های اندازه گیری انرژی استفاده می کند. تیم آنها می تواند با سناریوهای عیب یابی پیچیده و چالش های خاص برنامه کمک کند. $ $
